綜合概述

GY1000是一款利用水分在近紅外波段的吸收原理研發的測量物質含水率的實時在線測量系統。

GY1000使用經優化設計的光路系統和完善的信號處理技術與算法，結合奧譜天成多年積累的光譜分析技術，為用戶提供的全新一代領先的在線水分測定方案。

GY1000構成主要包含檢測探頭、顯示器、配套電源和線纜。其中探頭作為光電檢測和信號處理系統，顯示器展現測量結果及提供人機交互界面。為適應工業生產需要，GY1000提供數據存儲和警示功能，同時支持與其他工業設備組網聯動功能，進一步提高了工業生產的智能化程度。

產品特征

l 非接觸式、非破壞性、實時動態的在線測試系統；

l 可更換超長壽命的鹵鎢光源，更高的發光效率；

l 采用雙制冷型PBS紅外探測器，提升溫度穩定性；

l 4波長8光束技術確保結果更準確、更穩定；

l 高速無刷電機確保信號采樣結果更準確；

l 動態暗電流校正，數字濾波消除干擾，降低熱噪聲等各種外在影響；

l 高清觸摸屏顯示實時測量數據，可存儲30天內測量數據；

l 分體式設計，一臺控制器可鏈接4臺探頭；

l 堅固的工業設計，防塵放水，適應各種工業現場；

l 維護簡單，保養方便；

應用領域

l 煙草行業：煙包、煙梗、煙葉、煙絲、復烤、煙枝等

l 糧食行業、食品加工、茶葉、陶瓷行業、玻璃行業、水泥行業、制藥行業、化工行業、木材行業、造紙行業等

l 鋼鐵行業：燒結混合料、球團原料、干燥前后、造球等

l 有色金屬：鋁土礦、銅精礦、礦物砂、鎳礦、金銀鉛鋅精礦、氧化鋁及有色冶煉等

l 紡織行業：布料、紗線、成衣、墻紙等

1. GY1000的應用方式

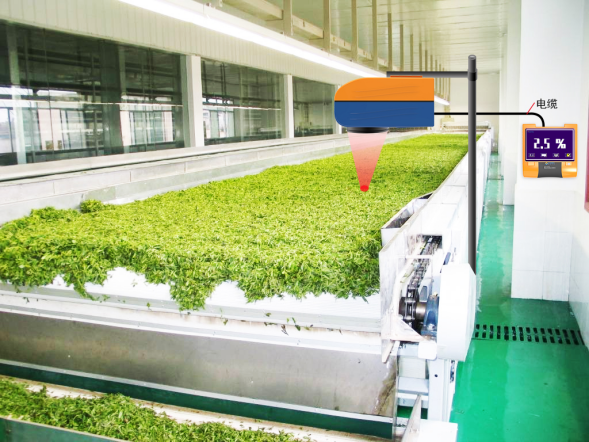

圖1 GY1000在線式紅外水份測定儀的應用方式

GY1000安裝在被測物體上方的20-40cm，固定好，上電，控制器上便可以自動測出被測物體的含水量，控制器可以輸出控制信號給PLC，以控制其他裝置。

2. GY1000的工作原理

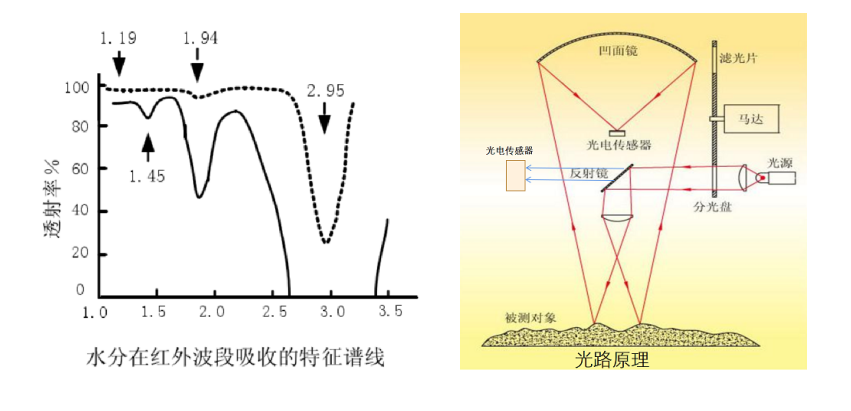

水對一些特定波長的紅外光表現出強烈的吸收特性(如下左圖)，當用這些特定波長的紅外光照射物料時，物料中所含的水就會吸收部分紅外光的能量，含水越多吸收也越多， 因此可測量反射光的減少量計算物料的水分，基于以上原理GY1000使用應用更為廣泛的水的漫反射理論開發。

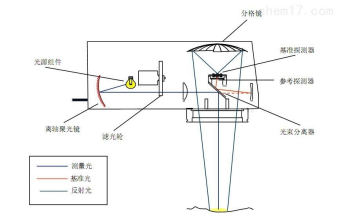

奧譜天成充分吸收行業痛點、深挖客戶需求，GY1000于國內率先采用雙制冷型進口硫化鉛探測器、配合4波長8光束技術，輔以奧譜天成多年的光電積累，旨在打造一款國內領先的近紅外在線水分含量測定儀，GY1000光路原理見如下右圖。
