超寬波段范圍紫外可見紅外光譜儀-奧譜天成ATP7820
發布時間：2023/12/13 點擊量：
產品特征
- 超寬波段范圍，最高可達0.2-13.0μm；
- 5款不同波段范圍可選，其他波長范圍可選；
- 高信噪比、高動態范圍；
- TEC深度制冷型探測器，無需添加液氮；
- 不同的分辨率、靈敏度可設置；
- 內置斬波器和濾光片（如需要）；
- 供電電源：直流12V@<3A（max）；
- ADC位深：24位；
- 多種光輸入接口：SM905光纖接口或自由空間輸入；
- 多種類型的探測器供選擇
- 采用旋轉凹面光柵設計；
- 內部結構全部由計算機自動控制，一鍵成譜；
- 數據輸出接口：USB2.0和UART；
- 15針擴展接口，外觸發信號；
- 多種附件可選；
應用領域
- 吸收、反射、透射光譜
- 高溫物體（尾焰）光譜分析
- 地物光譜
 |
紅外光譜
|
（0.2-13.0μm） 超寬波段范圍紫外可見紅外光譜儀 系列 |

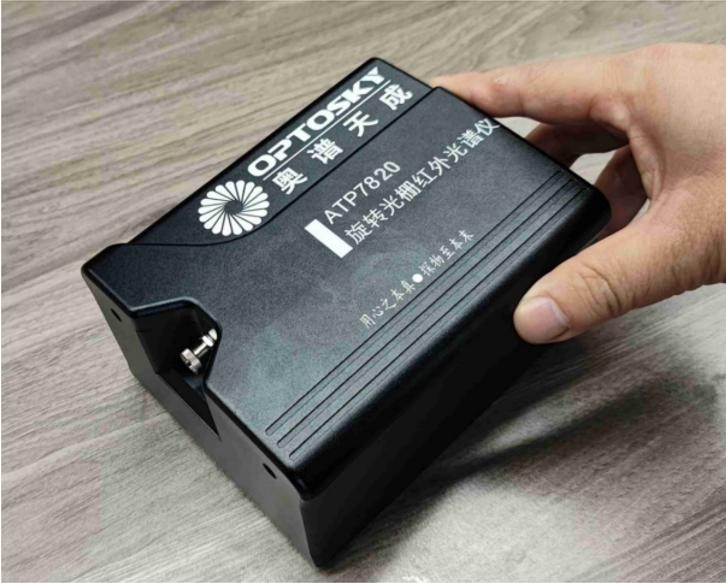

ATP7820 |
ATP7820是奧譜天成集20年光譜儀研制經驗，經過5年的研發，推出的寬波段范圍、高分辨率光譜儀，ATP7820通過軟件控制進行旋轉光柵，進行波長掃描，從而獲得高精準的光譜測量結果。
ATP7820系統利用了仿真優化的光學系統來確保高分辨率。ATP7820系列有多種輸入、輸出的選擇，為科研者提供了無盡的可能性，擴展性與多樣性。既可以使用單點探測器，也可以采用各類陣列相機。
ATP7820有多款不同波段范圍的型號：0.2~1.7 μm、0.2~2.5μm、0.2~5.0μm、0.2~6.0μm、0.2~9.0 μm、0.2~13.0μm，可以覆蓋從近紅外到中遠紅外波段范圍，只需選擇合適的光柵，就能擁有在波長與分辨率的選擇上擁有更多自由度。
ATP7820可接收SMA905光纖輸入光或者自由空間光，通過USB2.0或者UART端口，輸出測量所得的光譜數據。
ATP7820只需要一個+12V直流電源供電，非常便于使用。所有的控制，均可以通過軟件進行電動控制。
2. 選型表
| 型號 | 光譜范圍 | 最佳分辨率/nm | 最快成譜時間 | 紫外可見光探測器 | 探測器制冷 |
| ATP7820-25 | 0.2~2.5μm | 5.0 | 3.0s | 制冷，-20℃ | Yes，-30℃ |
| ATP7820-50 | 0.2~5.0μm | 5.0 | 5.0s | 制冷，-20℃ | Yes，-30℃ |
| ATP7820-60 | 0.2~6.0μm | 9.0 | 10s | 制冷，-20℃ | Yes，-30℃ |
| ATP7820-90 | 0.2~9.0μm | 13nm | 13s | 制冷，-20℃ | Yes，-30℃ |
| ATP7820-120 | 0.2~12.0μm | 13nm | 15s | 制冷，-20℃ | Yes，-40℃ |
注：
|
|||||
3. 性能參數表
| ATP7820-17 | ATP7820-25 | ATP7820-50 | ATP7820-60 | ATP7820-90 | ATP7820-120 | |
| 探測器類型 |
|
|||||
| 最大光譜范圍 | 0.2~1.7μm | 0.2~2.5μm | 0.2~5.0μm | 0.2~6.0μm | 0.2~9.0μm | 0.2~12.0μm |
| 最佳光學分辨率 | 1.0 nm | 1.0 nm | 2.0 nm | 3.0nm | 13nm | 23nm |
| 最大波段數 | 3000 | 5000 | 10000 | 15000 | 15000 | 25000 |
| 光路拓撲 | 旋轉掃描光柵 | |||||
| 入射狹縫寬度 | 50μm，可選 5、10、25、50、100、150、200 μm | |||||
| 入射光接口 | 自由空間，SMA905 光纖接口 | |||||
| 數據輸出接口 | USB 2.0、UART | |||||
| ADC 位深 | 24 bit | |||||
| 供電電源 | 12V DC±5% | |||||
| 最大工作電流 | <3.3A | |||||
| 操作溫度 | -20°C ~ +45°C | |||||
| 存儲溫度 | -30°C ~ +70°C | |||||
| 最大工作濕度 | < 90%RH（不結露） | |||||
| 物理參數 | ||||||
| 尺寸 /mm | 169×112×88 | |||||
| 重量 | 1200±200g | |||||
注：
|
||||||
