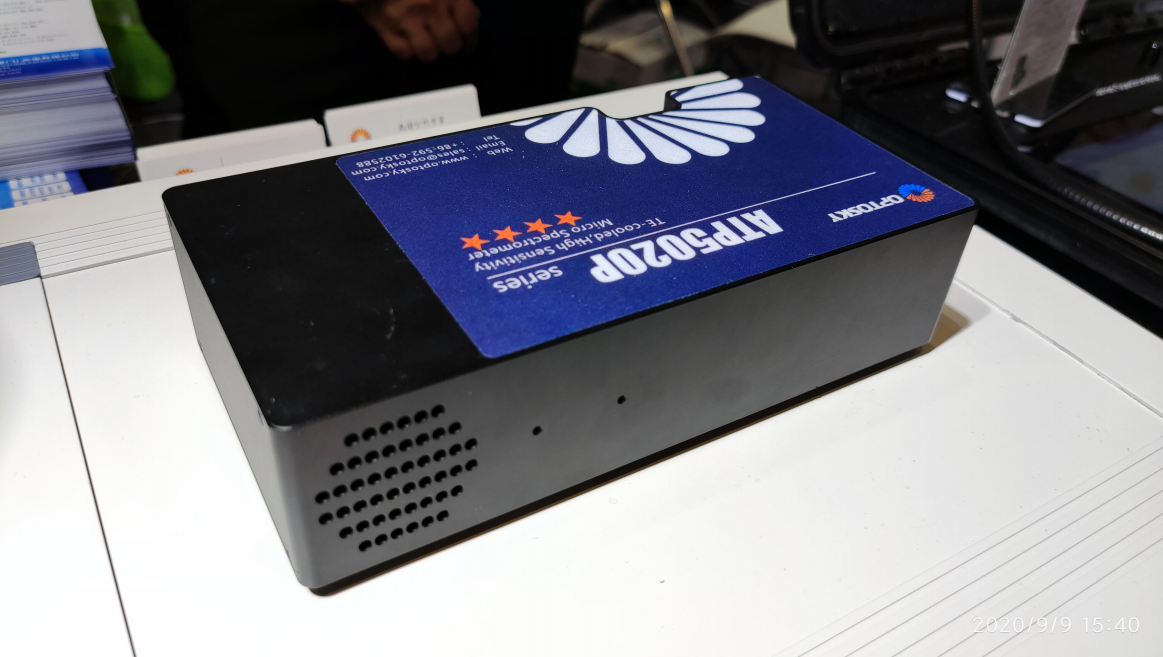

ATP5020P高靈敏度、高分辨率 微型光纖光譜儀（制冷型背照式 CCD）

綜合概述

ATP5020P，是奧譜天成研制的高性能制冷型微型光纖光譜儀，它采用高靈敏度背照式線性CCD，CCD采用半導體制冷技術，CCD可工作在設定的恒溫環境（最低可達-10ºC），從而大幅降低了傳感器的噪聲，獲得了極佳的信噪比（比同類競爭對手提高了約2倍），而且提高了ATP5020P的測量可靠性，測量結果不隨環境溫度變化。

同時，奧譜天成為ATP5020P特別定制了超低噪聲CCD信號處理電路，其量化噪聲小于3 counts，為業界最佳水平。

ATP5020P可接收SMA905光纖輸入光或者自由空間光，通過USB2.0或者UART端口，輸出測量所得的光譜數據。ATP5020P只需要一個5V直流電源供電，非常便于集成使用。

產品特點：

★ 探測器：背照式 CCD（制冷至-10°C）

★ 探測器像素：2048 或 4096 像素

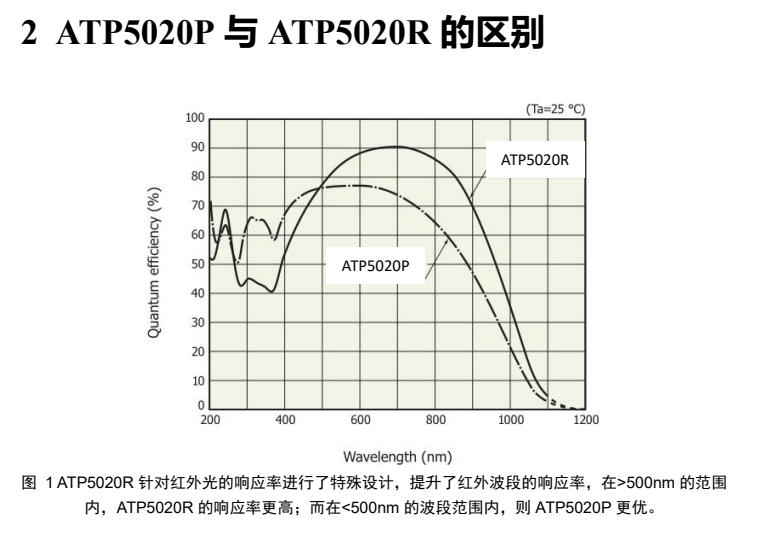

★ 紫外或紅外特別優化提升：

• 紫外優化：ATP5020P

• 紅外優化：ATP5020R

★ 超低噪聲 CCD 信號處理電路

★ 最大光譜范圍: 180-1180 nm（具體依需求而定）

★ 光譜分辨率: 0.01-3 nm (取決于光譜范圍、狹縫

寬度)

★ 光路結構：交叉 C-T

★ 積分時間：2ms-130s

★ 供電電源：DC 5V±10% @ <2.3A

★ 18 bit, 570KHz ADC（實際輸出 16bit）

★ 光輸入接口：SMA905 或自由空間

★ 數據輸出接口: USB2.0 (High speed)或 UART

★ 20 針雙排可編程外擴接口

典型應用：

★ 拉曼光譜儀，在線光譜分析；

★ 微量、快速分光光度計；

★ 微弱熒光探測；

★ 反射率、透過率檢測；

★ 水果分選；

ATP5020P 的實測譜圖
