ATR8800-FL510_科研級顯微拉曼光譜儀
|
自動對焦、自動掃描 顯微共聚焦拉曼光譜成像儀 |
ATR8800 |
綜合概述
ATR8800系列顯微拉曼光譜儀，集成了最多達4個激光器，并結合了顯微鏡及拉曼光譜儀兩者的優點，顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
ATR8800全系列可以進行全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據；
ATR8800配備不同焦距的光譜儀，以達到不同分辨率的要求，ATR8800還配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上?？朔似胀ǖ睦到y中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
ATR8800完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。同時，ATR8800使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障。
產品特點
l 全自動拉曼成像實驗，自動對焦自動掃描；
l 共聚焦光路設計（共聚焦可選）；
l 最多支持4種激發波長拉曼；
l 超長焦距高分辨率設計；
l 轉動光柵設計，集大范圍與高分辨率于一身；
l 密封艙門設計，實驗不受環境光影響；
l 超高靈敏度，信噪比>6000:1
l 超大范圍成像（100X100mm），自動圖像拼接；
l 獨有的軟件控制切換光路
l 快速定位，迅速找到焦點位置
l 高質量物鏡，光斑微米級
l 500萬相機，圖像清晰精準
l USB3.0接口直連電腦
典型應用
l 納米粒子與新材料
l 科研院所研究
l 生物科學
l 法醫學鑒定
l 材料科學
l 醫學免疫分析
l 農業及食品鑒定
l 寶石及無機礦物鑒定
l 環境科學
1. 命名規則與選購指南
表1 ATR8800產品選型表
|
型號 |
光譜儀焦長 |
激發波長/nm |
激光功率/mW |
最大波數范圍*1 |
最優分辨率/cm-1 |
|
ATR8800-FL350 |
光譜儀焦長為350mm |
325 |
30 |
50~ 10000 |
2.6 |
|
532 |
100 |
50 ~ 10000 |
1.4 |
||
|
638 |
80 |
50 ~ 10000 |
1.4 |
||
|
785 |
350 |
50 ~ 10000 |
2.1 |
||
|
1064 |
500 |
50 ~ 10000 |
5.2 |
||
|
ATR8800-FL510 |
光譜儀焦長為510mm |
325 |
30 |
50~ 10000 |
1.9 |
|
532 |
100 |
50 ~ 10000 |
0.9 |
||
|
638 |
80 |
50 ~ 10000 |
0.9 |
||
|
785 |
350 |
50 ~ 10000 |
1.4 |
||
|
1064 |
500 |
50 ~ 10000 |
3.6 |
||
|
ATR8800-FL810 |
光譜儀焦長為810mm |
325 |
30 |
50~ 10000 |
1.1 |
|
532 |
100 |
50 ~ 10000 |
0.45 |
||
|
638 |
80 |
50 ~ 10000 |
0.45 |
||
|
785 |
350 |
50 ~ 10000 |
0.86 |
||
|
1064 |
500 |
50 ~ 10000 |
2.3 |
||
|
ATR8800LT：深度制冷至-30℃、超長積分時間（最長可達1.3h） ATR8800EM：深度制冷型面陣EMCCD探測器 ATR8800BS：基本型 ATR8800AF：自動對焦型 ATR8800MP：掃描成像Mapping、自動對焦 |
|||||
*1：最大波數范圍，與激發波長的選擇有關；

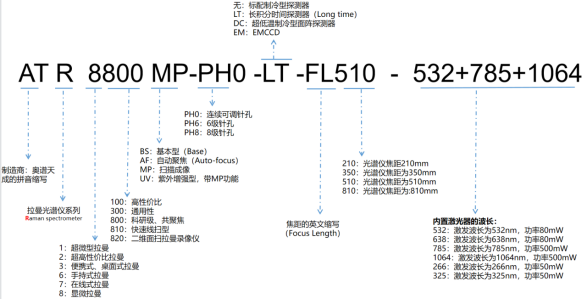

訂購指南：
命名舉例：
l ATR8800AF-LT-FL350-532+638：自動對焦、長積分時間、焦長為350mm，激發波長為雙波長：分別為532nm和633nm
l ATR8800MP-EM-FL810-532+638+1064：掃描成像、EMCCD探測器、焦長為810mm，激發波長為三波長：分別為532nm、633nm和1064nm
